| Tempat asal: | Cina |
| Nama merek: | Shenzhen Chuangyin Co.,Ltd. |
| Sertifikasi: | KEMA/Type test report |
| Nomor model: | LZZBJ6-12Q (A) (B) |
| Kuantitas min Order: | 1 |
|---|---|
| Kemasan rincian: | Karton / Plywood |
| Volume: | Mini | warna: | Merah tua |
|---|---|---|---|
| Tegangan: | 12KV | Dinilai frekuensi: | 50 / 60Hz |
| Mengukur: | 0.2S | Pelindung: | 10p20 |
| Cahaya Tinggi: | bushing trafo arus,trafo arus dalam ruangan |
||
Kami adalah produsen untuk trafo instrumen.
7.2kV / 12kV 1200/5 0.2s / 10p Tipe Dry Indoor / Epoxy resin tipe Trafo arus tunggal produsen
12kV dalam ruangan tipe resin epoksi fase tunggal
1. Deskripsi

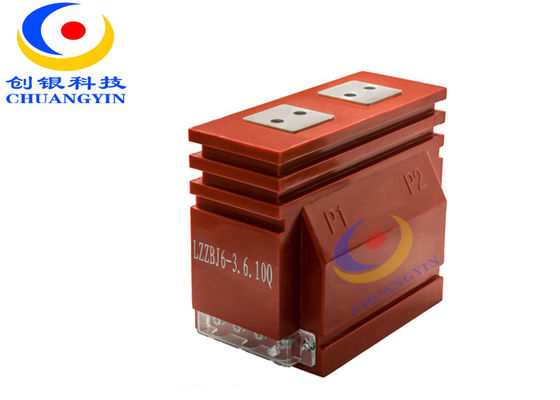

Chuangyin tipe LZZBJ6-12Q (A) (B) trafo arus, insulasi pengecoran resin epoksi dan konstruksi pendukung tertutup sepenuhnya, membungkus gulungan primer & sekunder dan inti annular dalam tubuh pengecoran resin epoksi.
Produk ini memiliki dua gulungan sekunder (satu lilitan pengukuran dan satu lilitan proteksi).
Ini secara luas digunakan untuk mengukur arus, energi listrik dan relay pelindung dalam sistem daya dengan frekuensi terukur 50Hz atau 60Hz dan tegangan tertinggi untuk peralatan 7.2 / 12kV.
2. Spesifikasi:
Rasio tunggal:
| Nilai rasio Transformasi (SEBUAH) | Kombinasi kelas akurasi | Nilai keluaran (VA) | FS | ALF | Dinilai waktu singkat termal saat ini (kA / S) | Dinilai arus dinamis (kA) | ||
| Ukur | Pelindung | |||||||
| 0,2 (S) | 0,5 | 10P | ||||||
| 5/5 | 0,2 (S) / 0,2 (S) 0,2 (S) / 0,5 0,2 (S) / 10P 0,5 / 10 P | 10 15 | 15 | 15 | 5 (10) | 10 | 0,5 | 1,25 |
| 10/5 | 1 | 2.5 | ||||||
| 15/5 | 1.5 | 3,75 | ||||||
| 20/5 | 2 | 5 | ||||||
| 30/5 | 3 | 7,5 | ||||||
| 40/5 | 4 | 10 | ||||||
| 50/5 | 5 | 12,5 | ||||||
| 75/5 | 7,5 | 18,75 | ||||||
| 100/5 | 10 | 25 | ||||||
| 150/5 | 15 | 37,5 | ||||||
| 200/5 | 20 | 50 | ||||||
| 300/5 | 31,5 | 80 | ||||||
| 400/5 | 31,5 | 80 | ||||||
| 500/5 | 40 | 100 | ||||||
| 600/5 | 50 | 125 | ||||||
| 800/5 | 20 | 63 | 125 | |||||
| 1000/5 | 80 | 160 | ||||||
| 1250/5 | 80 | 160 | ||||||
Rasio ganda:
| Rasio Transformasi Terukur (A) | Kombinasi kelas akurasi | Nilai keluaran (VA) | FS | ALF | Nilai arus waktu termal pendek (kA / S) | Dinilai arus dinamis (kA) | ||
| Ukur | Pelindung | |||||||
| 0,2 (S) | 0,5 | 10P | ||||||
| 10-20 / 5 | 0,2 (S) / 0,2 (S) 0,2 (S) / 0,5 0,2 (S) / 10P 0,5 / 10 P | 10 15 | 15 | 15 20 | 5 (10) | 10 15 20 | 1.5 | 3,75 |
| 20-40 / 5 | 3 | 7,5 | ||||||
| 50-100 / 5 | 8 | 20 | ||||||
| 100-200 / 5 | 15 | 37,5 | ||||||
| 200-400 / 5 | 30 | 75 | ||||||
| 400-800 / 5 | 63 | 130 | ||||||
| 500-1000 / 5 | 80 | 160 | ||||||
3. Gambar garis besar:
Keterangan:
Atas permintaan kami senang untuk menawarkan trafo sesuai dengan standar lain atau dengan spesifikasi teknis non-standar.
Kualitasnya adalah jaminan, harga yang wajar, selamat datang untuk memesan, memesan atau proxy.
Mohon Catatan:
Katalog Produk Pabrik kami sebagai berikut:
I. Instrument Transformer (Epoxy Resin Type, upto72.5kV)
saya. LV & MV Current / Voltage Transformer
ii. Instrumen Elektronik Transformator / LPIT / Sensor Split Core Current Transformer / Rogowski Coil
aku aku aku. Split Core Current Transformer / Rogowski Coil
II. Aksesoris Kabel (EPDM, upto42kV)
saya. IEC / IEEE Konektor Terpisah
ii. Sistem Koneksi Busbar
aku aku aku. Komponen Isolasi Switchgear
iv. Aksesori Kabel Shrink Dingin
Terima kasih!
Selamat datang di Chuangyin (CY)!
Semoga waktu belanja yang menyenangkan!
Kontak Person: Mr. Dieky Lin
Tel: +86 138 2379 0397
Faks: 86-0755-8600-0614
