Konektor Sistem Koneksi Busbar Untuk Gabungan Switchgear Berisolasi RMU / Gas

Konektor Sistem Koneksi Busbar Untuk Gabungan Switchgear Berisolasi RMU / Gas

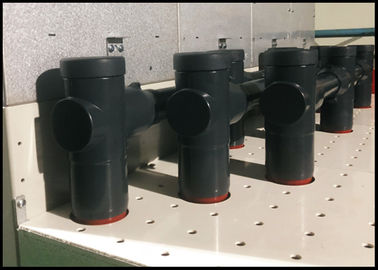

    • Busbar Connection System Connector For Combined RMU / Gas Insulated Switchgear
    • Busbar Connection System Connector For Combined RMU / Gas Insulated Switchgear
  • Busbar Connection System Connector For Combined RMU / Gas Insulated Switchgear

    Detail produk:

    Tempat asal: Cina
    Nama merek: Shenzhen Chuangyin Co.,Ltd.
    Sertifikasi: Type test report
    Nomor model: CYSDJ-15/630

    Syarat-syarat pembayaran & pengiriman:

    Kuantitas min Order: 1
    Kemasan rincian: Karton / Plywood
    Hubungi sekarang
    Detil Deskripsi produk
    Mengetik: Konektor Bus-bar Tegangan: 35kV
    Penggunaan: RMU

    Kami adalah produsen untuk Sistem Penghubung Busbar

    Konektor Bus-bar

    Aplikasi:

    Chuangyin® Bus-bar Connector secara luas berlaku untuk koneksi gabungan dari ring main units (RMU), gas insulated switchgear (GIS) untuk memasok lebih banyak cabang untuk ekspansi, yang menyekat elektrik dan secara mekanis menyegel busbar penghubung dan switchgear.

    Antarmuka yang dirancang untuk memenuhi EN 50180 / EN 50181 antarmuka tipe C dan HD 629.1, IEC 60502.4, GB / T 12706.4 dll.

    Fitur:

    Dibuat disaring atau tidak diskrining

    Desain yang ringkas

    100% pabrik diuji

    Sesuai dengan EN 50180 / EN 50181 antarmuka tipe C

    Berikut ini adalah beberapa produk Chuangyin® 15 Kv dan 35 kV yang disaring / tidak diskrining. Produk yang disesuaikan tersedia sesuai dengan kebutuhan yang berbeda.

    T bentuk konektor CYSDJ-15/630 CYDJ-15/630 CYSDJ-35/1250

    (tidak diskrining)

    Konektor silang CYSSJ-15/630 CYSJ-15/630 CYSSJ-35/1250

    (tidak diskrining)

    Konektor bentuk T CYSCDJ-15/630

    Konektor silang CYSCSJ-15/630

    1 # Bushing extender CYSYCG1-15 / 630

    2 # Bushing extender CYSYCG2-15 / 630

    Bus-bar

    Catatan: Panjangnya akan mengikuti kebutuhan pelanggan.

    Data teknis:

    Barang Parameter
    Kelas Tegangan 15 kV 35 kV
    Nilai saat ini 630 A 1250 A
    AC Menahan Tegangan 1 mnt 42 kV 117 kV
    Partial Discharge 15 kV, ≤10 pC 45 kV, ≤10 pC
    BIL 75 kV 200 kV
    Ketahanan Layar ≤ 5000Ω ≤ 5000Ω
    Tipe Antarmuka C

    Sistem Penghubung Busbar

    Di dalam dan Luar Cone Bus-bar Kits

    Aplikasi:

    Chuangyin® Inside dan Outside Cone Bus-bar Kits secara luas berlaku untuk koneksi gabungan unit utama ring (RMU) untuk memasok lebih banyak cabang untuk ekspansi, yang menyekat elektrik dan secara mekanis menyegel busbar penghubung dan switchgear.

    Kit Peluncur Bus Bagian Dalam dan Luar yang dirancang untuk memenuhi EN 50180 / EN 50181, IEC 60502.4, GB / T 12706.4 dll.

    Gambar dan Dimensi:

    1 # Konektor bus-bar CYS-CML1 1 # Plug insulasi bus-bar CYS-CMD1

    2 # Konektor bus-bar CYS-CML2 2 # Plug insulasi bus-bar CYS-CMD2

    3 # Konektor bus-bar CYS-CML3 3 # Plug insulasi bus-bar CYS-CMD3

    Data teknis:

    Barang Parameter
    Kelas Tegangan 15 kV
    Nilai saat ini 630 A
    AC Menahan Tegangan 1 mnt 42 kV
    Partial Discharge 15 kV, ≤10 pC
    BIL 75 kV
    Ketahanan Layar ≤ 5000Ω
    Tipe Antarmuka C



























































    Mohon Catatan:
    Katalog Produk Pabrik kami sebagai berikut:
    I. Instrument Transformer (Epoxy Resin Type, upto72.5kV)
    saya. LV & MV Current / Voltage Transformer
    ii. Instrumen Elektronik Transformator / LPIT / Sensor Split Core Current Transformer / Rogowski Coil
    aku aku aku. Split Core Current Transformer / Rogowski Coil
    II. Aksesoris Kabel (EPDM, upto42kV)
    saya. IEC / IEEE Konektor Terpisah
    ii. Sistem Koneksi Busbar
    aku aku aku. Komponen Isolasi Switchgear
    iv. Aksesori Kabel Shrink Dingin
