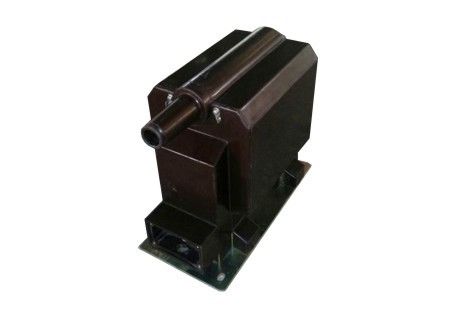

JDZX16-12R 12kV Indoor Single-Phase Transformer MV Trafo Tegangan Transformator Potensial

JDZX16-12R 12kV Indoor Single-Phase Transformer MV Trafo Tegangan Transformator Potensial

1.Produk Pengantar:

Pengecoran resin epoksi dan konstruksi tertutup penuh, digunakan kabinet saklar dalam ruangan untuk mengukur tegangan, energi listrik dan relay pelindung dalam fase tunggal atau tiga fase sirkuit AC dengan frekuensi 50Hz atau 60Hz dan tegangan tertinggi untuk peralatan 12 kV.
Inti besi mengadopsi lembaran baja silikon cold-rolled canggih. Saluran keluar tegangan tinggi dari gulungan primer diambil dari bagian atas produk; garis keluar dari gulungan sekunder diambil
dari sisi melintang produk.
Kerucut utama sesuai dengan IEEE 386-2006 gambar 7.


Ketentuan Penggunaan

J: Transformator tegangan

D: Fase tunggal

Z: Pengecoran isolasi

X: Sisa tegangan listrik

18: Tidak Ada Desain

12: Tegangan terukur

R: Dengan sekering untuk perlindungan

1. Nilai tegangan primer: 20 / √3atau 15 / √3 dll.

2. Standar teknis sesuai dengan IEC 60044-2: 2003 Part2 Instrument transformers-Part2: transformator tegangan induktif

Catatan: Atas permintaan kami senang untuk menawarkan trafo sesuai dengan standar lain atau dengan spesifikasi teknis non-standar.
