Tempat asal: | Shenzhen |
Nama merek: | Chuangyin |
Sertifikasi: | Test Report |
Nomor model: | LMZW4 (5) -0.72 |
Kuantitas min Order: | 1set |
---|---|
Harga: | negotiable |
Kemasan rincian: | Kemasan karton untuk satu set, satu set termasuk tiga potong dengan Komponen |
Waktu pengiriman: | Dalam waktu 7 hari |
Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Menyediakan kemampuan: | 36.000,00 pcs per tahun |
Aplikasi: | AC Line | Dinilai frekuensi: | 50 / 60Hz |
---|---|---|---|
Paket: | 80pcs / Plywood = 880 * 860 * 820mm | Sikap Instalasi: | 2000m |
Tingkat isolasi dinilai: | 0,72 / 3 / -KV | Nilai arus utama: | Hingga 1500A |
Cahaya Tinggi: | busbar jenis trafo arus,bushing trafo arus |

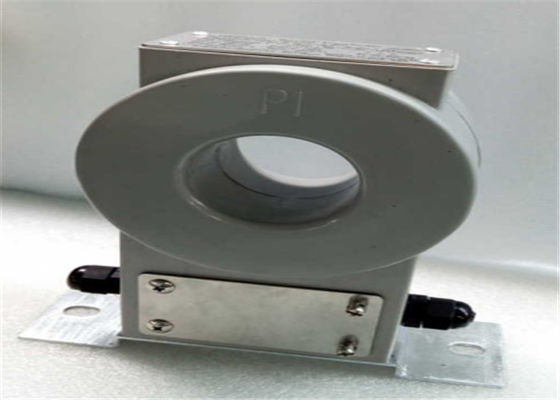

Outdoor Current Transformer LMZW3-0.72 Epoxy Resin AC 5A / 1A
1. Perkenalan:
Transformator saat ini adalah jenis pengecoran jenis luar ruangan yang dikosongkan oleh busbar. Hal ini digunakan untuk mengukur arus, daya listrik dan perlindungan relay di garis AC atau frekuensi pengenal 50Hz atau 60Hz, tegangan pengenal 600V dan di bawahnya.
Trafo arus dapat dijalankan sesuai standar IEC 61869-1: 2007 dan IEC 61869-2: 2012. Atau IEC60044-1
Data teknis
Tingkat isolasi dinilai: 0,72 / 3 / 10kV
Nilai arus utama: hingga 1500A
Arus sekunder yang dinilai: 5A atau 1A
Ketinggian Instalasi: 2000m
Model | Arus utama dinilai (A) | Ukuran jendela (mm) | Nilai output (A) | Kelas Akurasi |
LMZW4-0.72 | 200 | Φ75 | 5 | 0,5 |
300 | Φ75 | 5 | 0,5 | |
400 | Φ75 | 5 | 0,5 | |
500 | Φ75 | 5 | 0,5 | |
600 | Φ75 | 5 | 0,5 |
Model | Arus utama dinilai (A) | Ukuran jendela (mm) | Nilai output (A) | Kelas Akurasi |
LMZW5-0.72 | 400 | Φ100 | 5 | 0,5 |
500 | Φ100 | 5 | 0,5 | |
600 | Φ100 | 5 | 0,5 | |
800 | Φ100 | 5 | 0,5 | |
1000 | Φ100 | 5 | 0,5 | |
1200 | Φ100 | 5 | 0,5 | |
1500 | Φ100 | 5 | 0,5 |
Catatan: rasio ganda opsional
4 . Gambar Garis Besar:
