| Tempat asal: | Shenzhen |
| Nama merek: | Chuangyin |
| Sertifikasi: | IEEE/ANSI,KEMA,CE |
| Nomor model: | CY-ECTST2 |
| Kuantitas min Order: | 1set |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | kayu lapis |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 36.000.000 pcs per tahun |
| Tingkat isolasi: | 0,66 / 3kv / (0,72 / 3kv) | Bahan: | Resin epoksi |
|---|---|---|---|
| Akurasi: | 0,5 （5P10） | Frekuensi: | 50HZ / 60HZ |
| Cahaya Tinggi: | trafo arus,trafo potensial alat |
||
CY-ECTST2 0.72KV Fase saat ini + urutan nol sensor arus dan Tiga-fase Sensor Arus Daya Rendah
Berlaku untuk
≤ 24kV kabel (terisolasi) bus
≤ 0.72kV bus non-terisolasi tegangan rendah
> Currents sensor cocok untuk smart grid rendah atau menengah isolasi switchgear tegangan bus atau pengukuran bus kabel.
> Sensor arus dipasang pada bar bus terisolasi, konektor kabel terlindung atau konduktor berinsulasi sejenis.
| Model | CY-ECTST2 | |
| Max. tegangan sistem (bus kabel) | 24kV | |
| Tingkat isolasi | 0,66 / 3kV (0,72 / 3kV) | |
| Nilai rasio | Fase saat ini | 600A / 1V (4 kali maks) |
| Urutan nol saat ini | 20A / 0.2V | |
| Ketepatan | Fase saat ini | 0,5S (5P10) ukuran, meteran, produksi yang kompatibel |
| Urutan nol saat ini | 10P10 (＜ 1% @ 1% ~ 120% In) | |
| Arus termal waktu singkat | 20xIn | |
| Beban (load resistance) | ≥20kΩ | |
| Frekuensi | 50/60 Hz | |
| Suhu Operasional | -40 ° C hingga + 70 ° C | |
| Tipe sensor saat ini | Fase saat ini + urutan nol sensor arus | |
| Metode pemasangan dan ukuran | inti dipasang di busbar | |
| Diameter dalam 3-Φ85mm (3-Φ110mm) | ||
| bawah dipasang dengan lubang sekrup | ||
| Standar | GB / T 20840.8 (GB / T 20840.6) IEC 60044-8 (IEC 61869-6) | |
| Jenis koneksi | Air plug - terminal utama | |
| Menghubungkan kabel | Kawat terlindung RVSP L = 3 m (panjang dapat disesuaikan) | |

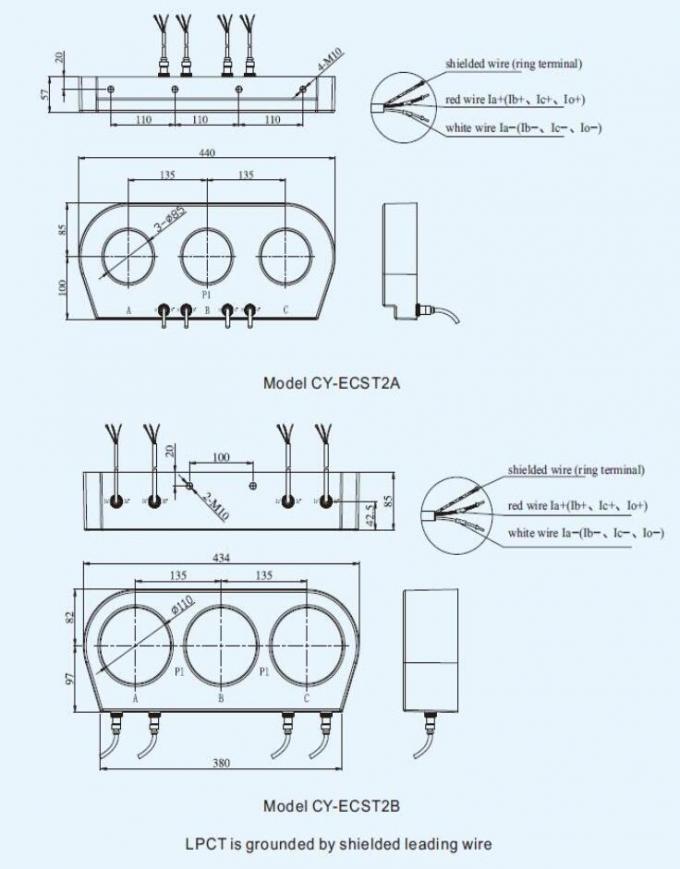

Menggambar Garis Besar
