Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Tegangan pengenal: | 12/24/48 | Tegangan aksi (VDC): | Max.38.4 |
|---|---|---|---|
| Resistensi koil x (1 ± 10%) Ω: | Koil tunggal: 12/48/192 | Jenis kontak: | 1B (1A) |
| Waktu aksi: | dekat: ≤30mS / terbuka: ≤30mS | Max switching tegangan: | 250VAC |
| Max switching saat ini: | 200A | ||
| Cahaya Tinggi: | latching power relay,relay latching 24 volt |
||

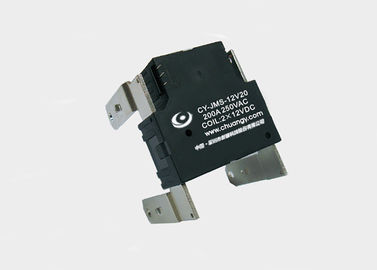

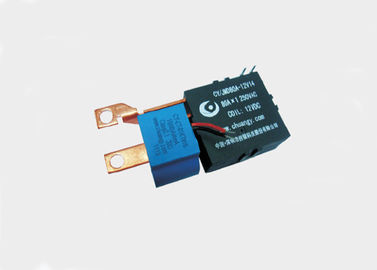

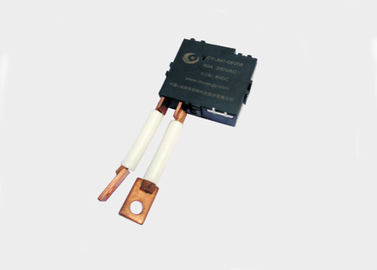

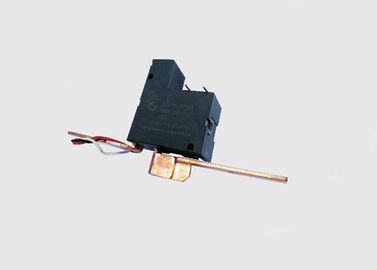

Latching Relay 90A Bagian No. CY-JMD-09V19 untuk energi meter UC2, UC3 Terbukti / Ditandai Harga Kompetitif
1. Deskripsi Nomor Bagian
2. Karakter
Temui IEC62055-31-2005 — UC2 UC3
Memenuhi persyaratan medan magnet anti-frekuensi dan gangguan magnetik di jaringan nasional.
Menurut persyaratan RoHS
Daya switching besar dengan bodi mini
Saklar kontak 90A
Kekuatan besar daya lekat magnetik, anti-getaran getaran
Pulse drive, ekonomi konsumsi daya dan tidak ada peningkatan panas
Kekuatan magnet permanen untuk menjaga stabilitas, dan menghemat konsumsi daya
Resistensi kontak kecil, dan sedikit konsumsi diri dengan kerja yang dapat diandalkan
3. Aplikasi
Meteran energi elektronik
Sistem pembacaan meter otomatis
Pengontrol lampu
Saklar kompleks
Peralatan rumah dan peralatan kontrol otomatis
4. Spesifikasi Coil
| Tegangan terukur | Tegangan aksi (VDC) | Tegangan koil maksimum (V) | Resistensi koil x (1 ± 10%) Ω | Nilai daya | |
| Kumparan tunggal | Kumparan ganda | ||||
| 12 | 9,6 | 24 | 12 | 6 + 6 | Kumparan tunggal 12W Kumparan ganda 24W |
| 24 | 19.2 | 48 | 48 | 24 + 24 | |
| 48 | 38,4 | 96 | 192 | 96 + 96 | |
5. Spesifikasi Teknis
| Tipe kontak | 1B (1A) | Resistansi isolasi | ≥1000MΩ (500VDC) | |
| Bahan kontak | AgSoO 2 | Kekuatan dielektrik | Coil - kontak | ≥4000VAC 1 mnt |
| Kontak - kontak | ≥2000VAC 1 mnt | |||
| Beban kontak (resistensi) | 200A 250VAC | Waktu aksi | dekat | ≤30mS |
| Buka | ≤30mS | |||
| Resistensi kontak (mΩ) | ≤2mΩ | Durasi aksi impuls | 50mS-240mS | |
| Max switching tegangan | 250VAC | Seumur hidup) | Kehidupan listrik (ops) | 1x 10 4 (lingkaran) |
| Kehidupan mekanik (ops) | 1x 10 6 (lingkaran) | |||
| Max switching saat ini | 200A | Frekuensi tindakan maksimal | 1200 ops / jam | |
| Max switching power | 50KVA | Toleransi getaran | 98 m / dtk 2 | |
| Arus dampak waktu singkat | 3000A 10ms tanpa sinter 6000A 10ms tanpa ledakan | Toleransi kejutan | 10-50Hz 1.0mm | |
| Suhu Ambient | -40 ℃ hingga + 70 ℃ | Kelembaban relatif | 90% RH 40 ℃ | |
6. Dimensi
Keterangan:
Gambarnya tidak menunjukkan toleransi. Ini tunduk pada kisaran di bawah:
≤1mm ± 0,2
1-5mm ± 0,3
≥5mm ± 0,4
Terminal output dalam gambar di atas hanya untuk customers'reference. Dimensi dan cara koneksi terminal output dapat dikustomisasi.
