| Tempat asal: | Cina |
| Nama merek: | Chuangyin |
| Sertifikasi: | KEMA/type test report |
| Nomor model: | OMA-36 (JLSZXW8-36) |
| Kuantitas min Order: | 1 Pc |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Polywood |
| Waktu pengiriman: | 5-10 hari kerja |
| Syarat-syarat pembayaran: | L / C, T / T |
| Tegangan tertinggi untuk peralatan Um (rms): | 36kV | Nilai frekuensi: | 50, 60 atau 50/60 |
|---|---|---|---|
| Jumlah CT dan VT: | 3VT + 3CT | Nilai arus primer: | 5A hingga 1200A |
| Dinilai arus sekunder: | 5Aor1A | Standar: | IEC 61869-1: 2007 、 IEC 61869-2: 2012 IEC 61869-3: 2011 、 IEC 61869-4: 2013 IEEE (ANSI) C57.13-2016 |
| Cahaya Tinggi: | Unit Pengukur Utama 36kV,Unit Pengukur Utama yang Dipasang di Tiang,Transformator Gabungan JLSZXW8-36 |
||
OMA-36 (JLSZXW8-36)

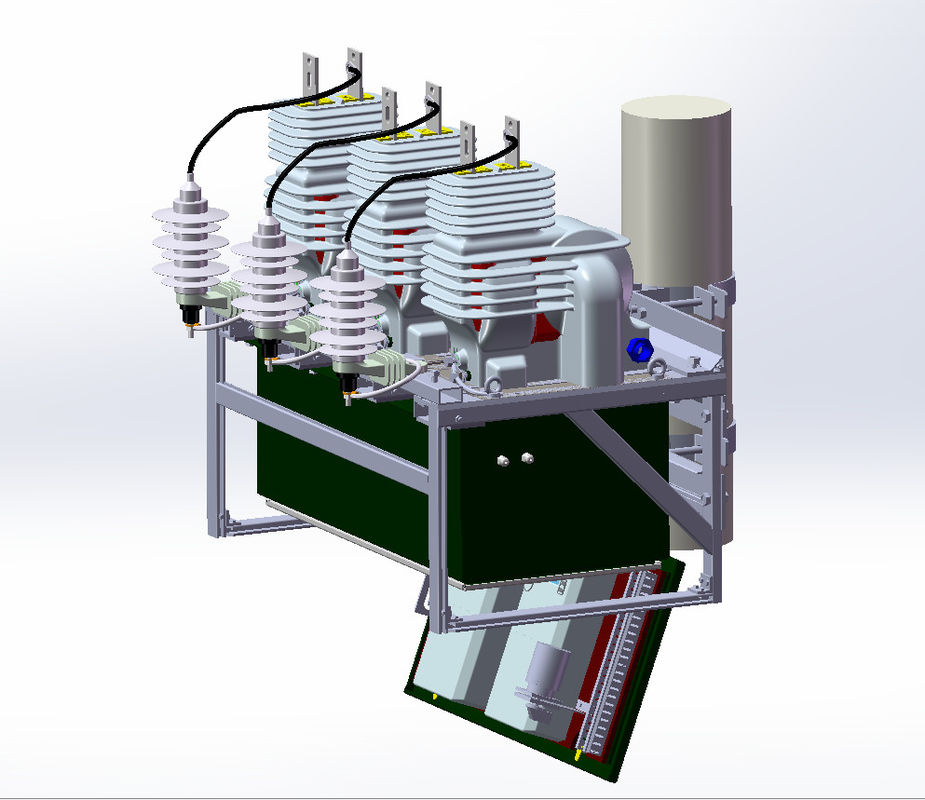

Unit pengukuran utama yang dipasang di tiang di atas kepala
Kotak pengukuran jenis ini untuk unit pengukuran primer tiga fase tipe kering luar ruangan, dikombinasikan dengan tiga transformator fase tunggal rakitan transformator pengukur tegangan menengah, masing-masing kombinasi kombinasi fase tunggal CT&VT berisi 1 set koil CT dan 1 set koil VT, mengadopsi resin epoksi alisiklik (CEP) vakum menuangkan enkapsulasi padat, resin epoksi siklik (CEP) vakum pengecoran padat enkapsulasi, dengan kinerja insulasi dan hidrofobisitas yang sangat baik, permukaan tahan terhadap korosi asam dan alkali, polusi, dan UV.Ini cocok untuk saluran udara luar ruangan yang terhubung ke instalasi sistem tenaga publik.Kotak meteran dilengkapi dengan kotak meteran di bawah dasar pemasangan kotak meteran.Desain anti-pencurian terintegrasi tegangan tinggi dan rendah cepat dan mudah dipasang.Sangat cocok untuk pengukuran energi listrik, pengukuran arus dan tegangan di jalur jaringan distribusi listrik perkotaan dan pedesaan dengan tegangan maksimum 36kV ke bawah.
1. parameter umum:
| Tidak. | barang | unit | spesifikasi |
|
|
Tegangan tertinggi untuk peralatan Um (rms) |
kV | 36 |
|
|
frekuensi pengenal (fR) | Hz | 50, 60 atau 50/60 |
|
|
Dinilai impuls petir
|
kV | 170 kV, 200 kV |
|
|
Nilai frekuensi daya
|
kV | 70 |
|
|
Nilai frekuensi daya
|
kV | 3 |
|
|
Jumlah CT dan VT | pcs | 3VT + 3CT |
|
|
Standar | / |
IEC 61869-1: 2007, IEC 61869-2: 2012 IEC 61869-3: 2011, IEC 61869-4: 2013 IEEE (ANSI) C57.13-2016 |
2. Fungsi dan aplikasi:
Unit pengukuran utama yang dipasang di tiang di atas kepala mematuhi standar industri terbaru yang berlaku dan peraturan kelistrikan lokal dan / atau nasional (seperti IEC, IEEE (ANSI), CAN, GOST, CEF).Ini digunakan untuk manajemen pengukuran energi jaringan listrik tiga fase dan sistem manajemen otomatisasi jaringan distribusi.Pengukuran sisi primer lebih akurat, dan kehilangan daya saluran dapat diukur secara efektif untuk mengurangi kerugian
3. Fitur utama
3.1Trafo tegangan menengah dari unit pengukuran terdiri dari 3 trafo gabungan fase tunggal, yang menghemat ruang pemasangan.Ada kotak meteran di bawah dasar instalasi.Desain anti-pencurian terintegrasi tegangan tinggi dan rendah dapat dipasang langsung dan nyaman di tiang di luar ruangan.
3.2 Unit pengukuran dilengkapi dengan kotak meteran dan dihubungkan ke sambungan transformator.Ruang instalasi meteran dan modul komunikasi dicadangkan di dalam kotak, dan sakelar pintu kotak meteran, sensor jarak, port debugging data, sakelar konversi, dan struktur segel kunci pintu dicadangkan.Mencegah pencurian listrik.
3.3 Tubuh kotak meteran terbuat dari aluminium paduan tahan korosi atau baja karbon rendah hot-dip galvanis, dan desain penyegelan tahan cuaca, tahan korosi asam dan alkali, dan tahan UV.
3.4 Trafo gabungan tegangan menengah diisolasi dengan enkapsulasi padat resin epoksi, permukaannya tahan kotoran, tahan UV, memiliki sifat dielektrik dan mekanik yang sangat baik, tidak ada minyak, tidak ada gas, dan bebas perawatan, memenuhi persyaratan operasi dan lingkungan yang aman perlindungan
3.5 CT transformator gabungan tegangan menengah dapat dikonfigurasi rasio transformasi ganda, dan lebih mudah untuk mengatur sakelar konversi untuk mengubah rasio transformasi.VT dilengkapi dengan desain anti korsleting dan perlindungan kelebihan beban untuk menghindari pembakaran dan ledakan yang disebabkan oleh korsleting dan kelebihan VT.
3.6 Sambungan utama dihubungkan dengan strip kontak NEMA dan klem kabel.Terminal perkabelan dari area yang sesuai dapat dikonfigurasi sesuai dengan kebutuhan, dan penangkal petir dapat dipilih sesuai kebutuhan.
4. Parameter teknis.
Spesifikasi trafo arus
| Tidak | Barang | ciri |
|
|
Nilai arus utama | 5A hingga 1200A |
|
|
Nilai arus sekunder | 5Aor1A |
|
|
Dinilai Arus Termal Kontinyu | 120%, 125%, 150%, 200%, dll. |
|
|
Dinilai arus waktu singkat (Ith) (termal 1 detik) | 80xIpr, 100xIpr |
|
|
Dinilai Arus Dinamis (Idyn) | 2.5xIth |
|
|
Output Terukur (VA) | 5,10,12,5,15,20 |
|
|
Kelas Akurasi | 0,2S, 0,2,0,5S, 0,5,1 Pengukuran |
|
|
Faktor Keamanan Instrumen (FS) | 5,10,20 |
|
|
Standar yang Berlaku | IEC: 61869-1 & 2 |
Spesifikasi trafo tegangan
| Tidak | Barang | ciri |
|
|
Nilai tegangan primer (V) |
33000 / √3,35000 / √3, 20125, dll. |
|
|
Nilai tegangan sekunder (V) | 100 / √3,110 / √3, 115 / √3, 120 / √3, 110.115.120 |
|
|
Faktor Tegangan Terukur |
1.2 / Berkelanjutan 1,5 / 30 detik, 1,9 / 30 detik, 1,9 / 8 jam 1,5 / 30 detik, 1,9 / 30 detik, 1,9 / 8 jam |
|
|
Koneksi standar | Koneksi YY |
|
|
Output Terukur (VA) | 15,20,25,30,50,75 |
|
|
Kelas Akurasi | 0.2,0.5,1,3 Pengukuran |
|
|
Beban termal (VA) | 750 |
|
|
Standar yang Berlaku | IEC: 61869-1 & 3 |
Jika parameter yang diminta melebihi kisaran tabel di atas, maka dapat ditentukan setelah negosiasi dengan perusahaan kami.
5. Dimensi dan diagram skema kabel.
6. Instruksi khusus.
Perusahaan dapat merancang dan memproduksi secara khusus sesuai dengan kebutuhan khusus pelanggan.
