Name: 600A 24kV Pad Mounted Metering Cabinet Primer PMY9-24
Brand: Shenzhen Chuangyin Co., Ltd.
SKU: JLSZXW9-24 (PMY9-24)
Price: 10000.00 USD
Availability: InStock

Rumah Produk Unit Pengukuran

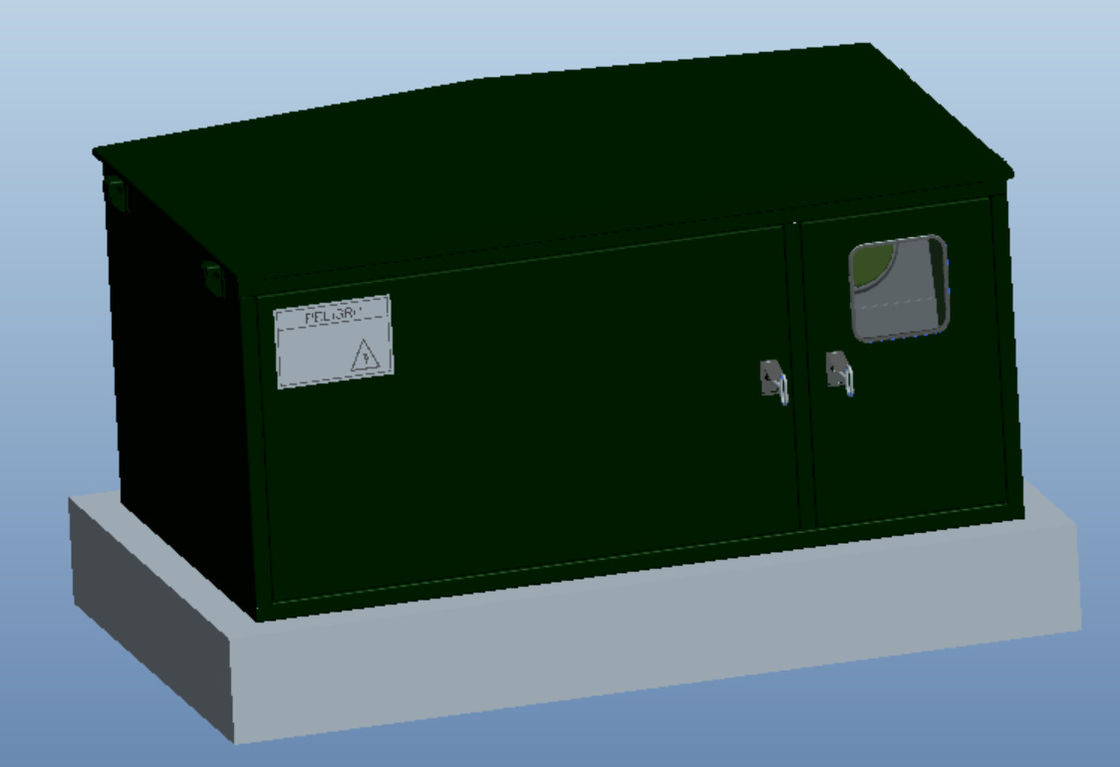

600A 24kV Pad Mounted Metering Cabinet Primer PMY9-24

Detail produk:

Tempat asal:	Cina
Nama merek:	Chuangyin
Nomor model:	JLSZXW9-24 (PMY9-24)

Syarat-syarat pembayaran & pengiriman:

Kemasan rincian:	Bingkai kayu dan film peregangan
Waktu pengiriman:	25-35 hari kerja
Syarat-syarat pembayaran:	T / T, L / C

Kontak

Detil Deskripsi produk

Menyoroti:

Kabinet Pengukur Utama 600A

Kabinet Pengukur Utama Terpasang 24kV Pad

Kabinet Pengukur Tiga Fase PMY9-24

1. Pengenalan produk:

1.1 Nama dan model produk: 24kV Pad terpasang kabinet pengukuran primer PMY9-24, transformator gabungan JLSZXW9-24

1.2 Ikhtisar Produk:

Kabinet pengukur adalah untuk unit pengukur primer tiga fase tipe satu bagian kabinet luar, di dalamnya telah dirakit kombinasi tiga transformator tegangan independen dan transformator arus, transformator tegangan terdiri dari koneksi bintang YY tiga fase, transformator arus dapat 2 lembar atau konfigurasi opsional 3 pcs, kabinet mengadopsi baja seng, baja tahan karat atau paduan aluminium dll, lapisan pelindung penyemprotan permukaan kabinet yang tahan terhadap korosi asam dan alkali, mencegah iradiasi UV, cocok untuk kabel bawah tanah luar ruangan yang terhubung ke sistem tenaga publik.Kabinet pengukur telah memasang kotak atau interval pengukur pengukur lengkap, timbal sekunder trafo instrumen semua menyatu dalam kotak pengukur, dilengkapi dengan blok terminal uji dan ruang instalasi pengukur listrik, dapat dikonfigurasi sesuai kebutuhan saat menggunakan pengukur listrik atau konfigurasi pengguna watt- meteran jam dapat mengakses, cocok untuk peralatan tegangan tinggi di jalur jaringan distribusi daya perkotaan 24 kV dan di bawahnya untuk pengukuran energi listrik, pengukuran arus dan tegangan.

1.3 Parameter dasar:

Tidak.	barang	unit	spesifikasi
	Tegangan tertinggi untuk peralatan Um (rms)	kV	24
	frekuensi pengenal (fR)	Hz	50, 60 atau 50/60
	Dinilai impuls petir menahan tegangan (puncak)	kV	125, 150
	Nilai frekuensi daya menahan tegangan pada primer	kV	50
	Nilai frekuensi daya menahan tegangan pada sekunder	kV	3
	Jumlah CT dan VT	pcs	3VT + 3CT atau 2CT + 3VT
	Standar	/	IEC 61869-1: 2007, IEC 61869-2: 2012 IEC 61869-3: 2011, IEC 61869-4: 2013

2. Fungsi dan Penerapan produk:

Kabin Pengukur Utama yang dipasang pada bantalan memenuhi standar industri terbaru yang berlaku dan persyaratan peraturan kelistrikan lokal dan / atau nasional.Digunakan untuk manajemen pengukuran energi dan sistem manajemen jaringan distribusi otomatis dari jaringan distribusi perkotaan kabel bawah tanah tiga fase, pengukuran sisi utama lebih akurat, dan kehilangan energi listrik dari saluran dapat diukur secara efektif untuk mengurangi kerugian.

3. Fitur Utama produk:

1. Kabinet pengukur mengadopsi desain kotak berbentuk rumah secara keseluruhan dan dibagi menjadi tiga kompartemen internal, termasuk ruang sambungan kabel tegangan menengah, ruang transformator instrumen tegangan menengah, dan ruang boks pengukur meter.Desain perumahan yang kompak dan indah tidak mempengaruhi penghijauan dan lanskap, dan pemasangan lantai luar ruangan nyaman dan cepat;
2. Unit pengukur harus merakit trafo instrumen dan kotak pengukur secara keseluruhan, mengatur sinyal alarm dari sensor sakelar pintu, segel kunci dan struktur hubungan pembukaan dan penutupan pintu yang cerdik.Baru setelah ruang kabel tegangan menengah dibuka, barulah desain ruang boks meteran anti pencurian listrik bisa dibuka.
3. Badan kabinet terbuat dari baja tahan karat tahan korosi atau baja karbon rendah dengan kinerja yang sama.Ini dirancang agar tahan cuaca, dan permukaannya dilapisi dengan lapisan bubuk cat anticorrosive, tahan asam dan alkali, tahan UV.
4. Trafo instrumen gabungan MV internal dikemas dan dituangkan dengan resin epoksi padat, permukaannya disaring sepenuhnya dan dapat disentuh, dan dapat dipasang rapat dengan kotak eksternal.Ukuran kompak hanya setengah dari kotak meteran isolasi udara, bebas minyak dan gas dan bebas perawatan, memenuhi persyaratan operasi yang aman dan perlindungan lingkungan;
5. Koneksi utama mengadopsi koneksi penyegelan yang dapat dipisahkan.Bushing koneksi utama memiliki dua jenis koneksi (sisipan sumur busing 200A + konektor 200A dan konektor bushing antarmuka 600A + konektor 600A) sesuai dengan standar IEEE STD 386.

4. Parameter teknis produk:

Spesifikasi trafo arus

Tidak	Barang	Parameter
	Nilai arus utama	5A hingga 600A
	Nilai arus sekunder	5A atau 1A
	Dinilai Arus Termal Kontinyu	120%, 125%, 150%, 200% dll.
	Dinilai arus waktu singkat (Ith) (termal 1 detik)	80xIpr, 100xIpr
	Dinilai Arus Dinamis (Idyn)	2.5xIth
	Output Terukur (VA)	12.5,15,20
	Kelas Akurasi	0,2S, 0,2,0,5S, 0,5,1 Pengukuran
	Faktor Keamanan Instrumen (FS)	5,10,20
	Standar yang Berlaku	IEC: 61869-1 & 2

Spesifikasi trafo tegangan

Tidak	Barang	Parameter
	Nilai tegangan primer (V)	20000 / √3,22000 / √3,14400
	Nilai tegangan sekunder (V)	100 / √3,110 / √3,110,120,115
	Faktor Tegangan Terukur	1.2 / Berkelanjutan 1,5 / 30 detik, 1,9 / 30 detik, 1,9 / 8 jam
	Koneksi standar	YY (koneksi bintang)
	Output Terukur (VA)	15,20,25,30,50,75
	Kelas Akurasi	0.2,0.5,1,3 Pengukuran
	Beban termal (VA)	500
	Standar yang Berlaku	IEC: 61869-1 & 3

Catatan: Jika parameter yang dibutuhkan oleh pengguna berada di luar cakupan tabel di atas, dapat ditentukan setelah negosiasi dengan perusahaan kami.

5. Dimensi produk dan diagram skema kabel:
