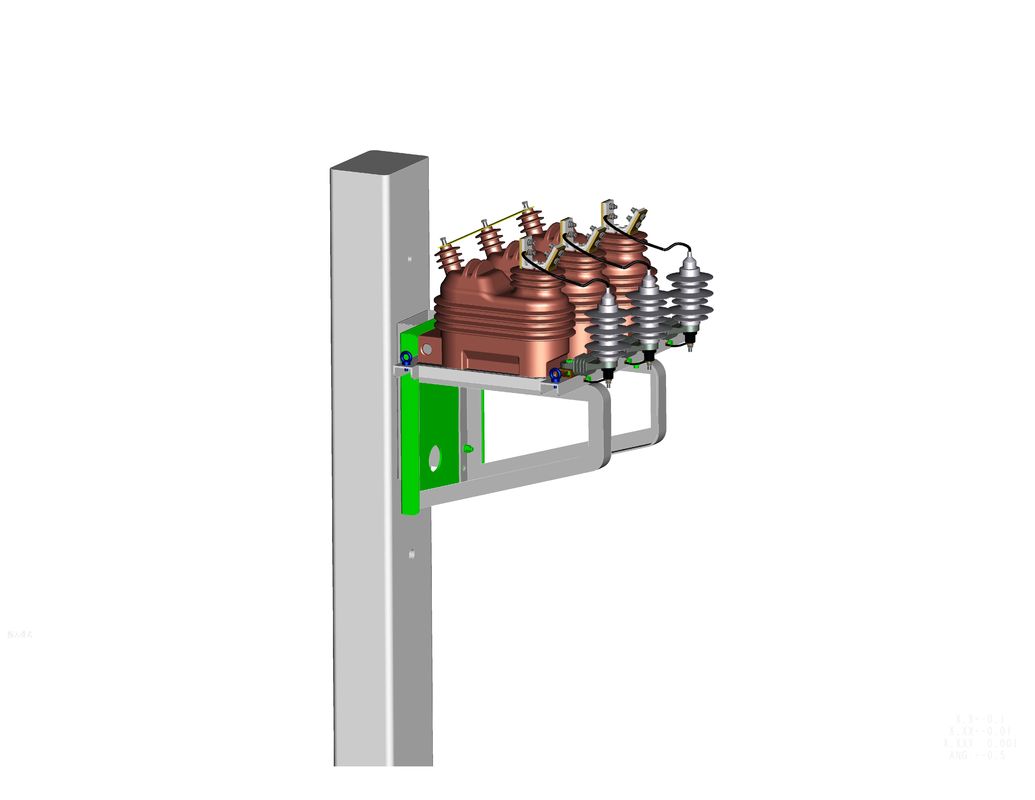

Trafo Pengukur Terpasang Tiang Tiga Fase 3CT MV 17.5kV

2. Fungsi dan aplikasi

Unit pengukur utama yang dipasang di tiang di atas kepala mematuhi standar industri terbaru yang berlaku dan kode kelistrikan lokal dan atau nasional (seperti IEC, IEEE (ANSI), CAN, GOST, CEF).Ini digunakan untuk manajemen pengukuran energi jaringan listrik tiga fase dan sistem manajemen otomasi jaringan distribusi, pengukuran sisi utama lebih akurat, dan kehilangan daya saluran dapat diukur secara efektif untuk mengurangi kerugian.

3. Fitur utama

3.1 Transformator tegangan menengah dari unit pengukuran terdiri dari 3 transformator gabungan fase tunggal, yang menghemat ruang pemasangan dan dapat dipasang langsung pada tiang di luar ruangan, yang nyaman dan cepat;

3.2 Kotak persimpangan dari unit pengukuran dipasang dengan blok terminal uji dan kabel timah terhubung ke trafo, dan struktur segel kunci pintu kotak persimpangan dengan desain anti-pencurian listrik.Kotak metering juga dapat dilengkapi dengan kotak meteran listrik di tiang;

3.3Kotak terbuat dari baja tahan karat tahan korosi atau baja karbon rendah dengan kinerja setara dengan lapisan pelindung.Desain penyegelan tahan cuaca, tahan korosi asam dan alkali, dan tahan UV;

3.4 Trafo tegangan menengah diisolasi dengan enkapsulasi padat resin epoksi dan memiliki kinerja dielektrik dan mekanik yang sangat baik.Ini bebas minyak, bebas gas dan bebas perawatan, memenuhi persyaratan operasi yang aman dan perlindungan lingkungan.

3.5 CT dari transformator gabungan tegangan menengah dapat dikonfigurasi sesuai dengan rasio transformasi ganda, dan VT dilengkapi dengan perangkat perlindungan anti-hubung singkat dan beban berlebih seperti yang diperlukan untuk menghindari pembakaran dan ledakan yang disebabkan oleh korsleting VT dan beban berlebih.

3.6 Sambungan utama mengadopsi bilah kontak tembaga dan penjepit terminal dan dapat dilengkapi dengan konektor terminal dengan area yang sesuai sesuai kebutuhan pengguna.Penangkal petir dapat dipilih sesuai kebutuhan.
