| Tempat asal: | Shenzhen |
| Nama merek: | Chuangyin |
| Sertifikasi: | Kema,CE,SGS,TUV |
| Nomor model: | JSZV20-12R |
| Kuantitas min Order: | 1set |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kemasan karton untuk satu set, satu set termasuk tiga potong dengan Komponen |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Menyediakan kemampuan: | 36.000,00 pcs per tahun |
| Berat bersih: | 57 kg / pcs | Situs Isolasi: | Dalam |
|---|---|---|---|
| Fitur: | Keandalan Tinggi, Magnetisme Rendah Inti | Konstruksi: | Penuh tertutup |
| Paket: | 1 pcs / Plywood = 445 * 440 * 440mm | Um: | 12KV |
| Cahaya Tinggi: | transformator tegangan menengah,transformator tegangan fase tunggal |
||

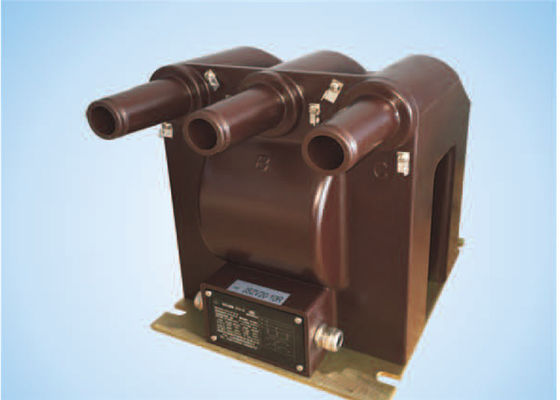

JSZV20-12R MV Voltage Transformer 12kV VT IEEE BUSHING TYPE Resistance Contamination
1.Produk Pengantar:
Tegangan transformator dengan struktur insulasi cast sepenuhnya tertutup, gulungan primer dan sekunder dan inti toroidal semua dikemas dalam epoxy casting body, menggunakan plug tipe siku untuk meningkatkan jarak rambat insulasi luar dan kontaminasi resistensi dan kinerja kelembaban. Ini digunakan dalam ruangan untuk mengukur tegangan, energi listrik dan relay pelindung di sirkuit AC tiga fase dengan frekuensi 50Hz atau 60Hz dan tegangan tertinggi untuk peralatan 12M
Kerucut utama sesuai dengan IEEE 386-2006 gambar 7.
Data teknis
1. Situs instalasi: Indoor
2. Nilai frekuensi: 50 / 60Hz
3. Faktor daya beban: coscD = 0,8 (tertinggal)
4. Persetujuan standar teknis dengan: IEC 60044-2
IEC 61869-1 & 3
Spesifikasi:
| Barang | Spesifikasi | Satuan | Data |
| 1 | Um | kV | 12 |
| 2 | Tingkat Isolasi Terukur | kV | 12/28/75 |
| 3 | Nilai Tegangan Primer | V | 11000 |
| 4 | Dinilai Tegangan Sekunder | V | 110 atau 220 |
| Mengetik | Dinilai utama tegangan (kV) | Nilai tegangan sekunder (kV) | Kombinasi kelas akurasi | Nilai keluaran (VA) | Termal membatasi arus (VA) | Tingkat isolasi terukur (kV) |
| JSZV20-12R | 11 | 0,11 | 0,2 | 25 | 500 | 12/28/75 |
| 0,5 | 50 | |||||
| 1 | 80 | |||||
0,11 / 0,11 | 0,2 / 0,2 | 10/10 | 400/400 | |||
| 0,2 / 0,5 | 10/20 | |||||
0,11 / 0,22 | 0,2 / 6P (3P) | 20/800 | 300/800 | |||
| 0,5 / 6P (3P) | 50/800 |
Catatan: Atas permintaan kami senang untuk menawarkan trafo sesuai dengan standar lain atau dengan spesifikasi teknis non-standar.
Gambar garis besar
