| Tempat asal: | TERSEDIA |
| Nama merek: | Chuangyin |
| Sertifikasi: | IEEE/ANSI,KEMA,CE |
| Nomor model: | JDZ10-11R |
| Kuantitas min Order: | 1set |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | kayu lapis |
| Menyediakan kemampuan: | 36.000.000 pcs per tahun |
| Mengetik: | Resin epoksi | Dinilai frekuensi: | 50 / 60Hz |
|---|---|---|---|
| Tegangan Tertinggi: | 12KV | Instalasi: | Dalam |
| Standsrd: | IEEE / ANSI / IEC | warna: | Merah |
| Cahaya Tinggi: | transformator tegangan menengah,transformator tegangan fase tunggal |
||

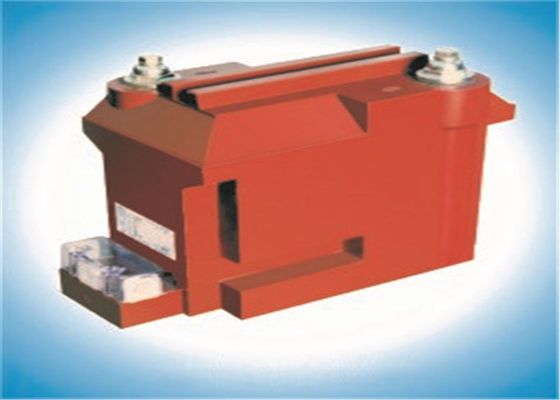

JDZ10-11R 12kV Indoor Single-phase Epoxy Resin Jenis Trafo Tegangan
Deskripsi
Trafo tegangan JDZ10-11R, pengecoran resin epoksi dan konstruksi full-enclosed, secara luas digunakan untuk mengukur arus, energi listrik dan relay pelindung dalam sistem daya fase tunggal atau tiga fase dengan frekuensi 50Hz atau 60Hz dan tegangan tertinggi untuk equipement 12kV.
Inti mengadopsi lembaran baja silikon cold-rolled canggih. Saluran keluar tegangan tinggi dari gulungan primer diambil dari bagian atas produk; garis keluar dari lilitan sekunder diambil dari sisi transversa produk. Produk ini memiliki fitur keandalan yang tinggi, rendahnya magnet inti dan bebas perawatan, dll.
Ketentuan Penggunaan
J: Transformator tegangan
D: Fase tunggal
Z: Pengecoran isolasi
10: Tidak Ada Desain
11: Tegangan terukur
R: Dengan sekering untuk perlindungan
Parameter teknis
1. Nilai tegangan primer: 11kV
2. Standar teknis sesuai dengan IEC 60044-2: 2003 Part2 Instrument transformers-Part2: transformator tegangan induktif
| Mengetik | Dinilai utama tegangan (kV) | Nilai tegangan sekunder (kV) | Kombinasi kelas akurasi | Nilai keluaran (VA) | Termal membatasi arus (VA) | Tingkat isolasi terukur (kV) |
| JDZ10-11R | 11 | 0,1 0,11 | 0,2 | 25 | 600 | 12/28/75 |
| 0,5 | 50 | |||||
| 1 | 150 | |||||
0,1 / 0,1 0,11 / 0,11 | 0,2 / 0,2 | 15/15 | 300 | |||
| 0,2 / 0,5 | 15/30 | |||||
| 0,5 / 0,5 | 30/30 |
Catatan: Atas permintaan kami senang untuk menawarkan trafo sesuai dengan standar lain atau dengan spesifikasi teknis non-standar.
Gambar garis besar
