Tempat asal: | Shenzhen |
Nama merek: | Chuangyin |
Sertifikasi: | Test Report |
Nomor model: | LMZW-0,72 |
Kuantitas min Order: | 1set |
---|---|
Harga: | negotiable |
Kemasan rincian: | Kemasan karton untuk satu set, satu set termasuk tiga potong dengan Komponen |
Waktu pengiriman: | Dalam waktu 7 hari |
Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Menyediakan kemampuan: | 36.000,00 pcs per tahun |
Mengetik: | Busbar | Aplikasi: | Anti-Ultraviolet, Anti-Aging |
---|---|---|---|
Lingkungan Cocok: | Luar ruangan | Standar: | IEC60044-1 |
Bahan: | Resin epoksi | Tegangan pengenal: | 0.6kv |
Cahaya Tinggi: | busbar jenis trafo arus,bushing trafo arus |

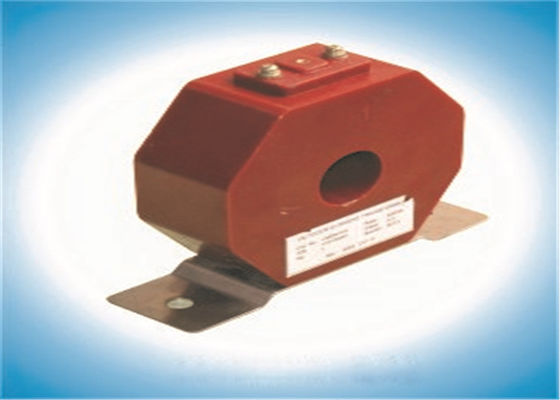

Outdoor Current Transformer LMZW-0.72 Resin Epoxy AC Di Bawah 0.66KV
1. Perkenalan:
Epoxy Resin Vacuum Casting Current Transformer dengan anti-aging, cocok untuk lingkungan luar ruangan, untuk mengukur arus, energi dan pelindung relaying di sirkuit AC di bawah 0.66Kv.
2. Jenis Keterangan:
L ----------------------------- Transformer Sekarang
M ---------------------------- Jenis Busbar
Z ----------------------------- Casting insulasi
W ---------------------------- Tipe Luar Ruangan
-0.66 ------------------------ Nilai tegangan (kV)
3. Standar
Compliant: IEC60044-1standard
4. Kondisi kerja dan kondisi instalasi
1) Instalasi keadaan: Indoor
2). Suhu lingkungan: -5 ℃ -40 ℃.
3). Kelembaban udara: RH≤80%
4.) Ketinggian: ≤1000m
5). Suasana: TIDAK ADA polusi serius
5 . Fitur Konstruksi
Epoxy resin casting trafo arus, core mengadopsi baja silikon cold-rolled .Primary berliku dikelilingi pada lilitan sekunder dan memasang plat di bagian bawah trafo.
6. Parameter teknis utama
1. Tegangan terukur: 0,6 kV
2. Nilai Frekuensi: 50 / 60Hz
3. Nilai Arus Primer: 15-1500A
4. Nilai Arus Sekunder: 5A
5. Lama bekerja di bawah 120% saat ini
6. frekuensi daya menahan tegangan pada gulungan sekunder untuk primer dan tanah: 3kV / 1 mnt, non memicu.
Nilai rasio transformasi (A) | Np | Kelas akurasi dan output dinilai (VA) | ALF | FS | |||
0,2 | 0,5 | 1 | 10P | ||||
15/5 | 10 | 5 | 7,5 | 15 | 5 | 5 | 5 |
20/5 | 10 | ||||||
30/5 | 5 | ||||||
40/5 | 5 | ||||||
50/5 | 3 | ||||||
75/5 | 2 | ||||||
100/5 | 2 | ||||||
150/5 | 1 | ||||||
200/5 | |||||||
300/5 | 10 | 15 | 20 | 5 | 10 | 10 | |
400/5 | |||||||
500/5 | |||||||
600/5 | 10 | ||||||
800/5 | 15 | ||||||
1000/5 | 15 | 10 | |||||
1200/5 | |||||||
1500/5 |
7. Gambar Garis Besar:
